bonnjour a tous je lance un appelle aux secours aux membres de se forum
donc j'expose mon problème :




Je suis entrain de refaire une tzr 4 gm dit "belgarda" pour un amis a moi
 il compte s'en servir pour faire de la piste ,cette moto a était acheter dans
un état moyen bref moi et mon amis on a décidé donc de simplifié le faisceau
qui a déjà était bidouiller



Donc j'ai simplifié un peux les chose s'est a dire la commande demarreur j'ai viré tous
 les relais et j'ai fait une commande direct du relais de démarrage a partir de deux
boutons sur le commodo bref mon système marche mais il y a un souci :



Pour le cdi qui gère donc l'allumage les valve je me retrouve avec trois file non branché le bleu
, le noir et blanc ,et le bleu et jaune .Et je me retrouve lorsque que j'actionne le démarreur avec
 une étincelle visible puis rien



D’après moi je pense que c'est le cdi a qui il manque une masse ou quel que chose comme
sa qui dit une chose du genre :"a il y a pas la béquille plié ou il y a une vitesse on démarre
 pas plus d'étincelle"



Ma question est donc quel sont les file a mettre sur mes trois câbles s'est a dire es que qu'il
faut une masse un +12v a mettre sur ces files

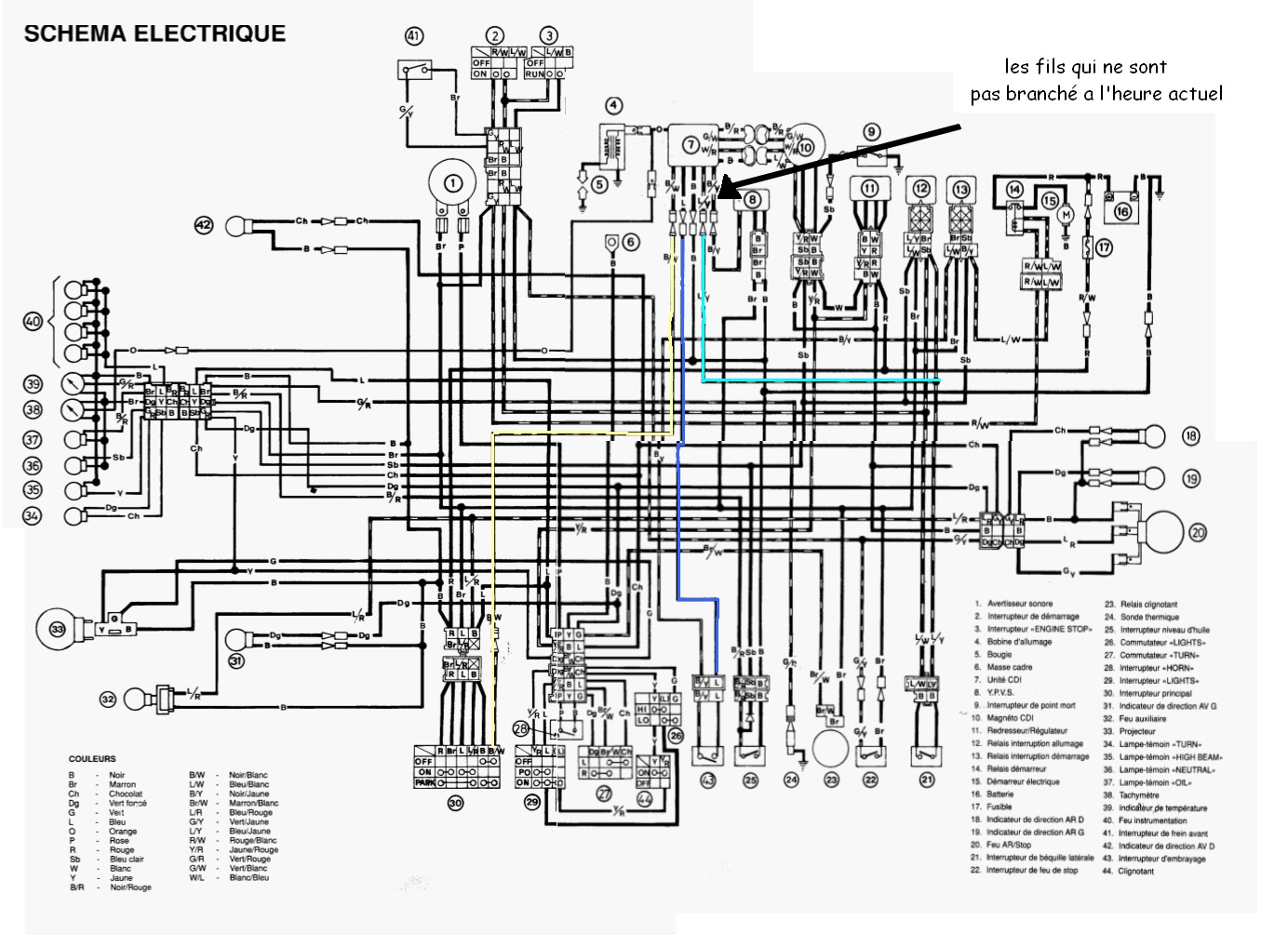

J’essaye de posté le schéma enfin d'être plus precie possible et j'espère l'avoir était jusqu’à
présent


http://img71.xooimage.com/views/3/6/0/sans-titre-66-2abf90a.jpg/






Si le lien ne marche pas en cliquant dessus copié collé sa devrai le faire  Wink





Voila j'espère qu'une personne sera capable de m'aider et merci d'avance







Mar 12 Juil - 21:26 (2011)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mar 12 Juil - 21:26 (2011)
chris42
Administrateur

Hors ligne

Inscrit le: 03 Oct 2008
Messages: 1 638
Masculin Lion (24juil-23aoû)
moto: 4fl 97 et pockets
Point(s): 0
Moyenne de points: 0,00

Message une étincelle puis rien Répondre en citant
le bleu repéré L sur le schema  du cdi (7) vers inter d’embrayage (43) vue page 28
le noir /blanc  B/W  du cdi (7) vers inter principale (30) de la page 28 vers la 27
le bleu/jaune L/Y du cdi(7)vers relais inter allumage (12)et inter de béquille (21) page 28

 le schema et apparue
donc c'est le fil noir et le fil noir /jaune qui ne sont pas brancher

noir repere B se branche sur repere 8 ,25,16 , bref c une masse
noir/jaune  B/Y                               8 ,

_________________
http://www.facebook.com/home.php?ref=home#!/pages/tzr-passion/1147564085374…
Mar 12 Juil - 22:02 (2011) Visiter le site web du posteur MSN
casal31
Invité

Hors ligne




Message une étincelle puis rien Répondre en citant
merci pour ta réponse rapide
Ok donc d'apres ce que tu me dit le noir a une masse et le reste rien ? parce que moi je n'est plus tous ce qui est inter embrayge etc
donc pour le noir blanc et bleu jaune je n'est rien a brancher ?
Mar 12 Juil - 22:18 (2011)
chris42
Administrateur

Hors ligne

Inscrit le: 03 Oct 2008
Messages: 1 638
Masculin Lion (24juil-23aoû)
moto: 4fl 97 et pockets
Point(s): 0
Moyenne de points: 0,00

Message une étincelle puis rien Répondre en citant
BEIN SI !!!! comme sur ton schéma avec les couleur
le noir /blanc  B/W  du cdi (7) vers inter principale (30)

le bleu/jaune L/Y du cdi(7)vers relais inter allumage (12)et inter de béquille (21)

_________________
http://www.facebook.com/home.php?ref=home#!/pages/tzr-passion/1147564085374…
Mar 12 Juil - 22:27 (2011) Visiter le site web du posteur MSN
casal31
Invité

Hors ligne




Message une étincelle puis rien Répondre en citant
Ok j'ai plus d'inter béquille et relais inter allumage mais bon pas grave sinon effectivement lire le schéma
sa permet de savoir ou branché


Et aprés inter principal s'est le neiman ?


Moi se que je cherche s'est a savoir si il leur faut une masse ou un plus sur ces fils  et pourquoi j'ai une étincelle puis rien
Mar 12 Juil - 22:34 (2011)
chris42
Administrateur

Hors ligne

Inscrit le: 03 Oct 2008
Messages: 1 638
Masculin Lion (24juil-23aoû)
moto: 4fl 97 et pockets
Point(s): 0
Moyenne de points: 0,00

Message une étincelle puis rien Répondre en citant
casal31 a écrit:


Et aprés inter principal s'est le neiman ?


oui c sa

casal31 a écrit:


Ok j'ai plus d'inter béquille mais bon pas grave



 si c grave si tu na pas schinter

casal31 a écrit:


Ok j'ai plus relais inter allumage mais bon pas grave



bein la si c grave !!
casal31 a écrit:



Moi se que je cherche s'est pourquoi j'ai une étincelle puis rien


peut etre a cause du relais ??


casal31 a écrit:



Moi se que je cherche s'est a savoir si il leur faut une masse ou un plus sur ces fils


bein la masse c le fil noir et le plus doigt venir du neiman en théorie si je dis pas de connerie
donc si tout tes fils sont correctement brancher et que tu remet le relais sa devrais marcher

_________________
http://www.facebook.com/home.php?ref=home#!/pages/tzr-passion/1147564085374…
Mar 12 Juil - 22:55 (2011) Visiter le site web du posteur MSN
casal31
Invité

Hors ligne




Message une étincelle puis rien Répondre en citant
ok merci pour ta reponse je vais chercher
Mar 12 Juil - 23:05 (2011)
casal31
Invité

Hors ligne




Message une étincelle puis rien Répondre en citant
Bon pour se qui comme moi ont fait un faisceaux simplifié le bleu jaune et le bleu a la masse et le noir blanc au neiman sur le fils noir blanc
sa mise a la masse coupe coupe l'allumage
Mer 13 Juil - 18:17 (2011)
